Szakla czy szekle? Rozstrzygamy spór o nazewnictwo
W polskim języku technicznym funkcjonują obie formy: szakla i szekla, rzadziej także szekiel. Wszystkie są poprawne i odnoszą się do tego samego elementu: łącznika typu U z wyjmowanym sworzniowaniem, standaryzowanego normami EN 13889 i EN 1677. W praktyce przemysłowej dominuje forma "szakla", szczególnie w kontekście osprzętu wysokowytrzymałego i certyfikowanego.
Producenci i dystrybutorzy profesjonalnego osprzętu dźwigowego konsekwentnie używają określenia "szakle techniczne" lub "szakle wysokowytrzymałe", podczas gdy forma "szekle" pojawia się częściej w mniej wyspecjalizowanych kontekstach. Niezależnie od wariantu nazewnictwa, kluczowe są parametry techniczne i zgodność z normami – o czym piszemy dalej.
Rodzaje szakli i ich zastosowanie w przemyśle ciężkim
Geometria szakli determinuje rozkład naprężeń i dopuszczalne scenariusze obciążenia. Dwa podstawowe typy zdominowały rynek przemysłowy z powodów czysto mechanicznych.

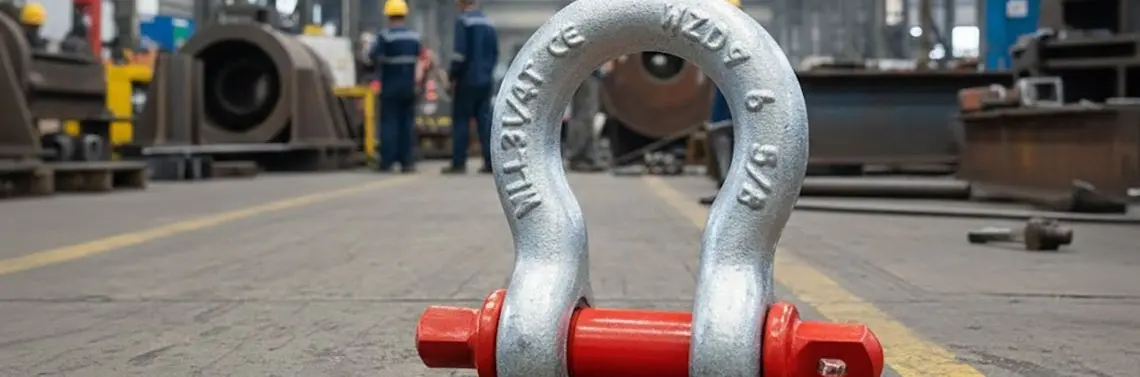

Szakle omega (kołowe, bow shackles) charakteryzują się symetrycznym łukiem o przekroju zbliżonym do koła, gdzie odległość między ramionami jest praktycznie równa długości wewnętrznej łuku. Ta geometria sprawia, że naprężenia rozkładają się równomiernie niezależnie od kierunku działania siły (w płaszczyźnie prostopadłej do sworznia).
Analiza metodą elementów skończonych pokazuje, że przy obciążeniu pod kątem 45 stopni względem osi symetrii rozkład naprężeń zmienia się tylko o 5-8%. To czyni szakle omega idealnym rozwiązaniem w węzłach zbiorczych zawiesi wielocięgnowych, gdzie kierunek wypadkowej siły zmienia się wraz z geometrią ładunku. Stosujecie je także wszędzie tam, gdzie zawiesie musi swobodnie obracać się wokół punktu zaczepienia bez generowania momentów zginających.

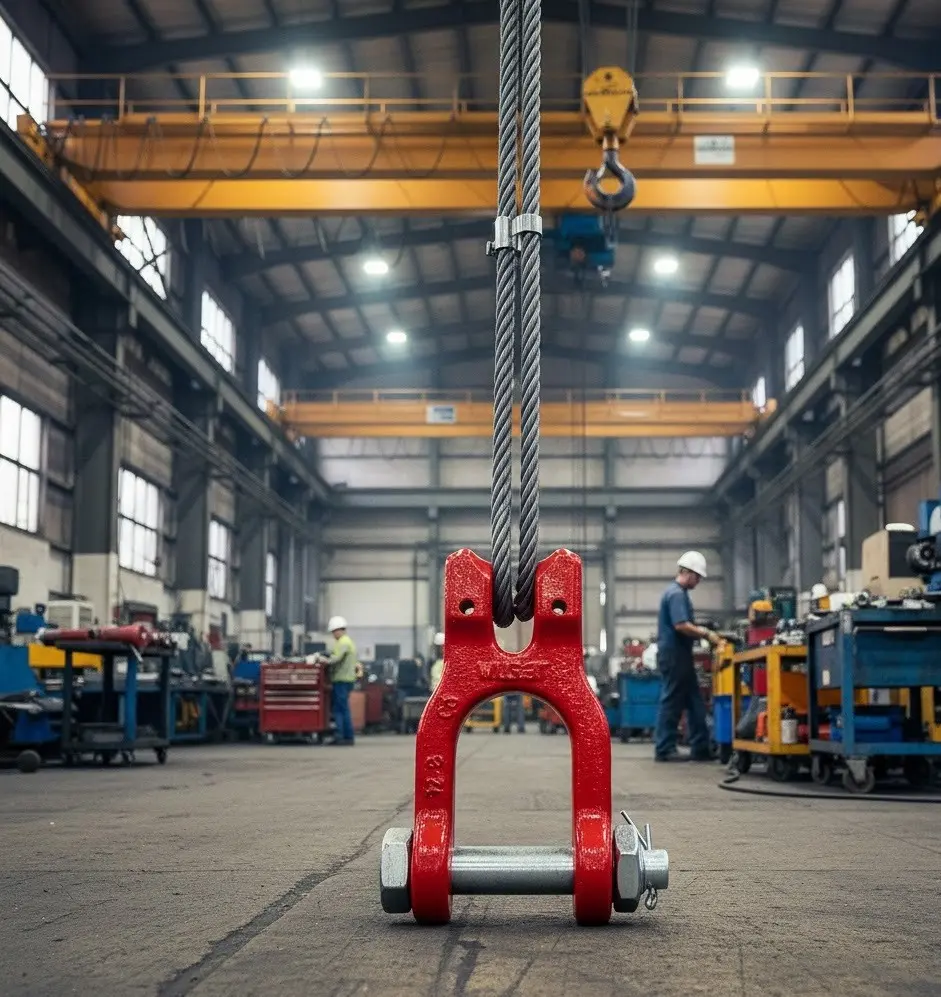

Szakle podłużne typu D (straight shackles, dee shackles) mają wydłużony korpus, gdzie długość wewnętrzna jest 1,5-2,5 razy większa od szerokości. Przy tej samej masie osiągają o 15-25% wyższe DOR niż omega dzięki optymalizacji rozkładu materiału pod kątem obciążeń jednokierunkowych. Kluczowe ograniczenie to drastyczna utrata wytrzymałości przy obciążeniach bocznych – gdy siła działa prostopadle do osi symetrii, koncentracja naprężeń w jednym ramieniu może osiągać 200-300% wartości nominalnej. Typ D stosujecie w połączeniach liniowych o stałej orientacji: końcowe zaczepienia jednopunktowych zawiesi, mocowania w trawersach, połączenia konstrukcyjne gdzie geometria wymusza stałą oś obciążenia.
Szakle specjalistyczne to niszowe rozwiązania dla konkretnych zastosowań. Szakle szerokie (wide body, sling shackles) z poszerzonymi ramionami dedykowane są do zawiesi pasowych – szeroka powierzchnia kontaktu eliminuje przecinanie tekstylu o ostre krawędzie. Szakle z okiem bocznym (padeye shackles) służą do montażu stałych punktów zaczepienia w konstrukcjach stalowych. Szakle typu safety z podwójnym zabezpieczeniem (bolt-nut-pin plus split pin) to standard w przemyśle offshore, gdzie konsekwencje awarii wykraczają poza straty materialne.
Mechanizmy zabezpieczające – kiedy sworzeń wkręcany to za mało?
Sposób zabezpieczenia sworznia przed przypadkowym wykręceniem determinuje obszary dopuszczalnego zastosowania szakli i jest równie ważny jak jej wytrzymałość.
Typ A (sworzeń wkręcany, bolt type) to konstrukcja maksymalnie uproszczona – sworzeń z gwintem wkręca się bezpośrednio w gwintowane gniazdo w ramieniu szakli. Zaletą jest szybkość montażu: 10-15 sekund bez narzędzi. Problem to zjawisko samoczynnego poluzowania gwintów pod wpływem drgań i mikropoślizgów. Każda operacja podnoszenia generuje dynamiczne obciążenia – hamowanie suwnicy, uderzenia, wibracje – które powodują mikroskopijne ruchy obrotowe sworznia. W warunkach intensywnych drgań sworzeń może wykręcić się w ciągu jednej zmiany. Normy konsekwentnie klasyfikują typ A jako przeznaczony do zastosowań tymczasowych, krótkotrwałych i niepowtarzalnych: jednorazowy montaż elementu konstrukcyjnego, transport nadzwyczajny, prace warsztatowe pod bezpośrednim nadzorem. Absolutnie nie wolno stosować typu A w instalacjach stałych, przy obciążeniach dynamicznych, w warunkach silnych drgań ani w środowiskach o podwyższonym ryzyku.
Typ B (śruba z nakrętką i zawleczką, bolt-nut-pin type) to mechanizm podwójnego zabezpieczenia. Sworzeń przechodzi przez oba ramiona, nakrętka dociska go eliminując luz osiowy, a zawleczka (splitpin) przewleczona przez otwór w sworzniu blokuje nakrętkę przed obrotem. Prawdopodobieństwo samoczynnego poluznienia jest praktycznie zerowe – do awarii musiałoby dojść do trzech niezależnych uszkodzeń: korozji zawleczki do utraty sprężystości, odkręcenia nakrętki mimo tarcia oraz wysunięcia sworznia z ciasnego pasowania.
Statystyki pokazują, że awarie typu B wynikają w 99% z przekroczenia DOR lub korozji degradującej materiał, ale nigdy z samoczynnego wykręcenia. Normy jednoznacznie wskazują typ B jako jedyny dopuszczalny w zastosowaniach stałych, długoterminowych i krytycznych dla bezpieczeństwa: instalacje permanentne, praca wielozmianowa, budownictwo wysokościowe, transport ładunków niebezpiecznych. Koszt wyższy o 20-40% to ułamek wartości ładunków i potencjalnych kosztów wypadku.
Parametry techniczne – co musi wiedzieć hakowy i inżynier?
Tabliczka danych na korpusie szakli zawiera zakodowane informacje o jej możliwościach i ograniczeniach.
DOR (Dopuszczalne Obciążenie Robocze) lub WLL (Working Load Limit) to maksymalna masa, jaką szakla może podnosić w normalnych warunkach eksploatacji. To wartość bezpieczna, uwzględniająca dynamiczne przeciążenia, lekką korozję i mikrouszkodzenia eksploatacyjne. MBL (Minimum Breaking Load) to siła niszcząca minimalna – poziom obciążenia przy którym szakla ulega zniszczeniu w testach laboratoryjnych.
Normy wymagają, by MBL była co najmniej sześciokrotnie wyższa od DOR dla szakli standardowych i wysokowytrzymałych. Ten współczynnik bezpieczeństwa 6:1 jest wyższy niż dla łańcuchów (4:1) czy lin (5:1) ze względu na sposób obciążenia – szakla przenosi całe obciążenie przez dwa stosunkowo małe przekroje, koncentracja naprężeń jest wyższa, a szakla to single point of failure bez redundancji.
Klasy stali determinują wytrzymałość przy tej samej geometrii. Szakle standardowe wykonywane są ze stali węglowej niskostopowej hartowanej i odpuszczanej do twardości 25-35 HRC, osiągając wytrzymałość 400-500 MPa. Szakle wysokowytrzymałe klasy 6 (Grade 6, G6) wykorzystują stale stopowe o wyższej zawartości chromu, molibdenu i wanadu, osiągając 600-800 MPa. Praktyczny rezultat: szakla klasy 6 o tej samej średnicy sworznia ma o 30-50% wyższe DOR, albo dla tego samego DOR może być mniejsza i lżejsza. W zastosowaniach gdzie liczy się masa (żurawie wieżowe, wciągniki ręczne), ta różnica jest decydująca.
Norma PN-EN 13889 definiuje wymagania konstrukcyjne, materiałowe i oznaczeniowe dla szakli. Certyfikowana szakla gwarantuje: zgodność wymiarów z tolerancją ±2%, wytrzymałość potwierdzoną testami na próbkach z każdej partii produkcyjnej, oznaczenia trwałe (wytłoczone lub wygrawowane) zawierające DOR, rozmiar, klasę stali, znak CE i kod producenta, oraz deklarację zgodności CE z pełną identyfikowalnością. To nie formalizm – to gwarancja, że produkt faktycznie spełnia deklarowane parametry i nie zawiedzie w krytycznym momencie.
5 krytycznych błędów przy montażu szakli
Nawet doskonała technicznie szakla staje się zagrożeniem przy nieprawidłowym montażu. Oto najczęstsze błędy zabijające w transporcie bliskim.
Błąd 1: Point loading – obciążenie punktowe sworznia. Gdy łączycie szaklę z ogniwem łańcucha zbyt grubym by zmieścić się płasko między ramionami, ogniwo opiera się na sworzniu w jednym punkcie. Nacisk powierzchniowy rośnie odwrotnie proporcjonalnie do powierzchni kontaktu – redukcja z 20 mm do 5 mm oznacza czterokrotny wzrost nacisku. Lokalnie sworzeń przekracza granicę plastyczności, tworząc wgłębienie będące koncentratorem naprężeń dla pęknięć zmęczeniowych. Rozwiązanie: stosujcie dystanse, podkładki lub większą szaklę z szerszymi ramionami.
Błąd 2: Montaż "do góry nogami" – łuk na haku zamiast sworznia. Zasada bezpieczeństwa nakazuje, by sworzeń szakli spoczywał na haku żurawia, nie łuk. Gdy łuk leży na haku, kontakt jest niestabilny (większa średnica łuku), szakla ma tendencję do przekręcania się, a przy przechyle hak może zacisnąć się na ramieniu tworząc koncentracje naprężeń 300-400% wartości nominalnych. W szaklach typu A zwiększa to ryzyko samoczynnego wykręcenia sworznia przez efekt bezwładności przy drganiach. Złota zasada: sworzeń w dół, łuk do góry w kontakcie z hakiem.
Błąd 3: Zastępowanie oryginalnego sworznia zwykłą śrubą. To najczęstszy i najbardziej śmiertelny błąd. Sworzeń szakli to precyzyjnie wykonany element z certyfikowanej stali, hartowany i odpuszczany do określonej twardości, z gwintem o wzmocnionym profilu. Zwykła śruba konstrukcyjna (nawet klasy 8.8 czy 10.9) ma inną geometrię gwintu, brak hartowania w krytycznych miejscach i nie jest testowana na obciążenia ścinające charakterystyczne dla pracy w szakli. Może wytrzymać pierwsze podniesienie, ale inicjuje pęknięcia zmęczeniowe prowadzące do awarycznego zerwania. Nigdy, pod żadnym pozorem nie zastępujcie oryginalnego sworznia przypadkową śrubą z magazynu.
Błąd 4: Obciążenia boczne w szaklach podłużnych typu D. Szakle D są optymalizowane pod kątem obciążeń wzdłuż osi symetrii. Obciążenie prostopadłe (boczne) powoduje, że jedno ramię przejmuje całe obciążenie z koncentracją naprężeń 200-300% wartości nominalnej. Producenci zabraniają obciążeń bocznych lub ograniczają je do 20% DOR. Szakla D o DOR 5 ton może być bezpiecznie obciążana bokiem maksymalnie do 1 tony. Jeśli przewidujecie obciążenia wielokierunkowe, używajcie szakli omega, nie typu D.
Błąd 5: Brak podkładek centrujących przy dużych luzach. Gdy sworzeń jest znacznie cieńszy od grubości łączonego elementu (np. sworzeń 20 mm łączy płytę 50 mm), element może się przesuwać po sworzniu tworząc obciążenia nierównomierne. W skrajnych przypadkach cała siła przenosi się przez jeden punkt zamiast równomiernie przez długość sworznia. Rozwiązanie: stosujcie podkładki dystansowe (bushings, spacers) z tworzywa lub mosiądzu, które centrują łączony element i rozkładają obciążenie równomiernie.
Inspekcja i wycofanie z eksploatacji – lista kontrolna
Okres użytkowania szakli nie jest określony czasowo, ale stanem technicznym. Systematyczna kontrola według ścisłych kryteriów to klucz do bezpieczeństwa.
Kryteria natychmiastowego wycofania:
- Odkształcenia plastyczne korpusu – ramiona rozchylone o więcej niż 5% wartości nominalnej (standardowe) lub 3% (wysokowytrzymałe). Mierzymy odległość między wewnętrznymi krawędziami ramion suwmiarką i porównujemy z kartą techniczną. Przekroczenie tolerancji oznacza, że szakla pracowała poza zakresem sprężystym i nieodwracalnie zmieniła mikrostrukturę.
- Uszkodzenia gwintu – zmniejszenie głębokości zwojów o więcej niż 10%, luz osiowy przekraczający 5%, zakleszczenia przy wkręcaniu. Test funkcjonalny: czy sworzeń wkręca się płynnie przez całą długość? Czy po dokręceniu jest sztywno osadzony bez ruchu przy próbie podważenia? Luz lub zakleszczenia dyskwalifikują szaklę.
- Korozja przekraczająca progi – powierzchniowa rdza do 5% grubości przekroju jest tolerowana. Korozja wżerowa (kratery, dziury) jest bezwzględnie niedopuszczalna w jakiejkolwiek ilości – każdy wżer to koncentrator naprężeń inicjujący pęknięcia zmęczeniowe. W środowiskach morskich i chemicznych stosujcie częstsze przeglądy (co 3-6 miesięcy).
- Pęknięcia powierzchniowe – wykrywane przez lupę 5-10x w dobrym oświetleniu. Kontrolujcie wszystkie przejścia geometryczne (połączenie łuku z ramionami, podstawę gwintu). Cienkie linie, zazwyczaj ciemniejsze od otoczenia, często rozgałęziające się. W profesjonalnych przeglądach stosuje się penetrację barwnikową lub magnetoskopię wykrywające pęknięcia od 0,05 mm.
- Nieczytelne oznaczenia – bez czytelnej tabliczki zawierającej DOR, rozmiar, klasę i znak CE szakla staje się osprzętem o nieznanym pochodzeniu i niewiadomej wytrzymałości. Producent może teoretycznie przeprowadzić ponowną identyfikację, ale w praktyce większość firm odmawia ze względu na odpowiedzialność prawną.
Częstotliwość kontroli: kontrola wzrokowa przez operatora przed każdym użyciem (30-60 sekund), przegląd okresowy przez kompetentną osobę co 12 miesięcy (minimum prawne), częściej przy intensywnej eksploatacji – co 3 miesiące w portach kontenerowych, co 6 miesięcy w hutnictwie, co 12 miesięcy przy sporadycznym użyciu warsztatowym.
Dlaczego szakle od Lin-Dar to pewność twojej produkcji?
Lin-Dar jako wyspecjalizowany dystrybutor osprzętu dźwigowego oferuje kompletny asortyment szakli dostosowanych do wszystkich typowych zastosowań przemysłowych. W ofercie standardowej znajdziecie szakle omega i D w klasach standardowych i wysokowytrzymałych klasy 6, w zakresie DOR od 0,33 do 150 ton, w wariantach typu A (sworzeń wkręcany) i B (nakrętka z zawleczką).
Każda szakla posiada pełną dokumentację: certyfikat 3.1 według EN 10204 potwierdzający skład chemiczny i właściwości mechaniczne z konkretnej partii produkcyjnej, deklarację zgodności CE z pełną identyfikowalnością oraz instrukcje użytkowania w języku polskim.
Szczególnie polecamy produkty Green Pin – holenderskiego lidera o 70-letniej historii, którego szakle cechują się powtarzalnością parametrów (rozrzut wytrzymałości w partii poniżej 3%), zastosowaniem stali o podwyższonej czystości metalurgicznej oraz precyzyjną obróbką powierzchniową. W praktyce przekłada się to na żywotność o 30-50% dłuższą niż standardowe produkty azjatyckie przy tej samej intensywności pracy.
Dla środowisk korozyjnych oferujemy szakle ze stali nierdzewnej 316 z molibdenem zapewniającym odporność na chlorki – standard dla przemysłu spożywczego, farmaceutycznego i morskiego. Dla offshore i konstrukcji morskich dostarczamy szakle klasy 8 i 10 certyfikowane przez DNV, które przechodzą rozszerzone procedury kontroli obejmujące badania metalograficzne, ultradźwięki, magnetoskopię i próby udarności do -40°C.
Nasz dział doradztwa technicznego analizuje wasze wymagania i proponuje rozwiązania optymalne pod kątem bezpieczeństwa, ekonomii i zgodności z przepisami branżowymi. Oferujemy także usługi przeglądów okresowych przez certyfikowanych konserwatorów, co pozwala outsourcować tę funkcję i skupić się na podstawowej działalności. Błyskawiczna dostępność z magazynu w Polsce minimalizuje przestoje – większość standardowych rozmiarów dostępna ex stock, rozmiary specjalistyczne w 2-5 dni roboczych.
Szakla to punkt krytyczny, gdzie nie ma miejsca na kompromisy. Certyfikowany osprzęt, prawidłowy montaż i systematyczna kontrola to nie koszt, ale najtańsza polisa ubezpieczeniowa przed wypadkami wykraczającymi poza finansowe straty. W technice dźwigowej nie ma drugiej szansy – pierwsza awaria jest zazwyczaj ostatnią.
