Oznaczenia na śrubach

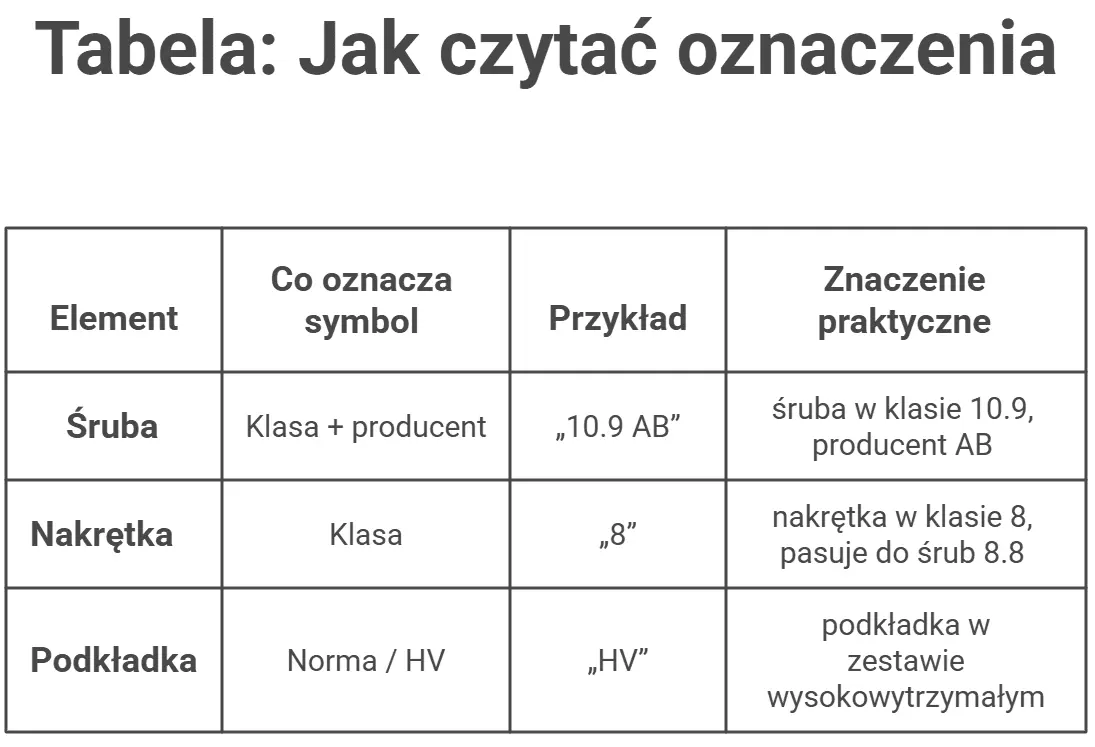

Na łbach śrub w Polsce i Europie znajdziesz dwa kluczowe elementy:
- klasę wytrzymałości – np. 8.8, 10.9, 12.9,
- skrót producenta – 1 lub 2 litery.
Przykład oznaczenia śruby:
„10.9 AB” → śruba w klasie wytrzymałości 10.9, producent oznaczony skrótem AB.
Takie oznaczenie pozwala ocenić nośność śruby oraz daje możliwość identyfikacji producenta, co ma znaczenie w przypadku dokumentacji i odbioru technicznego.
Oznaczenia na nakrętkach
Na nakrętkach oznacza się głównie klasę wytrzymałości, zapisaną jedną liczbą – np. 8, 10 lub 12. Oznaczenie producenta pojawia się rzadziej niż w przypadku śrub.
Przykład oznaczenia nakrętki:
„8” → nakrętka w klasie wytrzymałości 8.
Oznaczenie klasy nakrętki musi odpowiadać klasie używanej śruby, aby połączenie zachowało wymagane parametry.
Oznaczenia na podkładkach
Standardowe podkładki płaskie i sprężyste nie posiadają oznaczeń. Wyjątkiem są podkładki HV, stosowane w zestawach wysokowytrzymałych do konstrukcji stalowych – na nich można znaleźć symbol „HV” lub oznaczenie normy.
Przykład oznaczenia podkładki HV:
„HV” → podkładka do zestawów wysokowytrzymałych zgodnych z EN 14399.
Realne oznaczenia w Polsce
Na rynku krajowym spotykane są następujące oznaczenia:
- klasy śrub: 3.6; 4.6; 4.8; 5.6; 5.8; 6.8; 8.8; 9.8; 10.9; 12.9,
- klasy nakrętek: 4; 5; 8; 10; 12,
- podkładki: brak oznaczeń lub symbol „HV” w zestawach wysokowytrzymałych.
Najczęściej zadawane pytania
Dlaczego śruby mają oznaczenia 8.8, 10.9, 12.9?
Pierwsza liczba oznacza minimalną wytrzymałość na rozciąganie Rm w setkach MPa, a druga proporcję granicy plastyczności do tej wartości.
Czy wszystkie śruby muszą mieć znak producenta?
W praktyce większość śrub powyżej średnicy 5 mm ma oznaczenie producenta, aby zapewnić identyfikowalność i zgodność z wymaganiami odbioru technicznego.
Czy nakrętki zawsze mają oznaczenie producenta?
Nie, na nakrętkach dominuje oznaczenie klasy wytrzymałości, natomiast skrót producenta pojawia się rzadziej.
Dlaczego podkładki HV są oznaczone, a zwykłe nie?
Ponieważ zestawy HV muszą spełniać normę EN 14399 i być kompletne. Oznaczenie „HV” potwierdza, że podkładka należy do systemu wysokowytrzymałego.
Gdzie kupić elementy złączne z pewnymi oznaczeniami?
Elgo działa w Polsce i Europie jako producent oraz dystrybutor, zapewniając dostęp do kompletnego asortymentu śrub, nakrętek i podkładek zgodnych z normami DIN, ISO, PN i EN.
Firma oferuje:
- dystrybucję – ponad 15 000 produktów dostępnych od ręki, z atestami i oznaczeniami potwierdzającymi klasę i producenta,
- wyceny z działu handlowego – indywidualne kalkulacje obejmujące pełen asortyment elementów złącznych,
- produkcję na zamówienie – możliwość wykonania wyrobów według rysunku technicznego, w małych i dużych seriach, także w wersjach zgodnych z PED do urządzeń ciśnieniowych,
- sklep online – wygodne zakupy z wysyłką tego samego dnia przy zamówieniach złożonych do godziny 12:00,
- wsparcie techniczne – doradztwo w zakresie doboru odpowiednich klas śrub, nakrętek czy podkładek, również w specjalistycznych zastosowaniach jak zestawy HV i SB.
Dzięki temu w jednym miejscu możesz zamówić zarówno standardowe elementy z oznaczeniami klas wytrzymałości, jak i specjalne rozwiązania do konstrukcji stalowych czy instalacji przemysłowych. Sprawdź pełną ofertę na elgo.pl.
